Muodostetun Q235B kuumavalssatun teräslevyn taivutushalkeilun analyysi

Q235B kuumavalssattu nauha on yleinen hiilirakenneteräs. Sillä on kunnollinen venymä, lujuus, sitkeys ja muovattavuus. Materiaali soveltuu hyvin leimaamiseen ja hitsaukseen, joten tehtaat käyttävät sitä laajasti mekaanisten osien ja korkealaatuisten hitsattujen rakenneosien valmistukseen rakennuksiin ja siltoihin.

Teimme näytteenmuodostustestejä, mutta havaitsimme massahalkeilua taivutuksen aikana. Perimmäisten syiden löytämiseksi ja asiakasstandardien mukaisten parannussuunnitelmien tekemiseksi tiimimme suoritti testejä halkeileville näytteille. Tarkastimme kemiallisen koostumuksen, halkeilevien ja vahingoittumattomien alueiden mikrorakenteet, murtuman pinnan muodon, sisäiset sulkeumat ja raekoon vahvistaaksemme, mikä johti taittuviin halkeamiin.

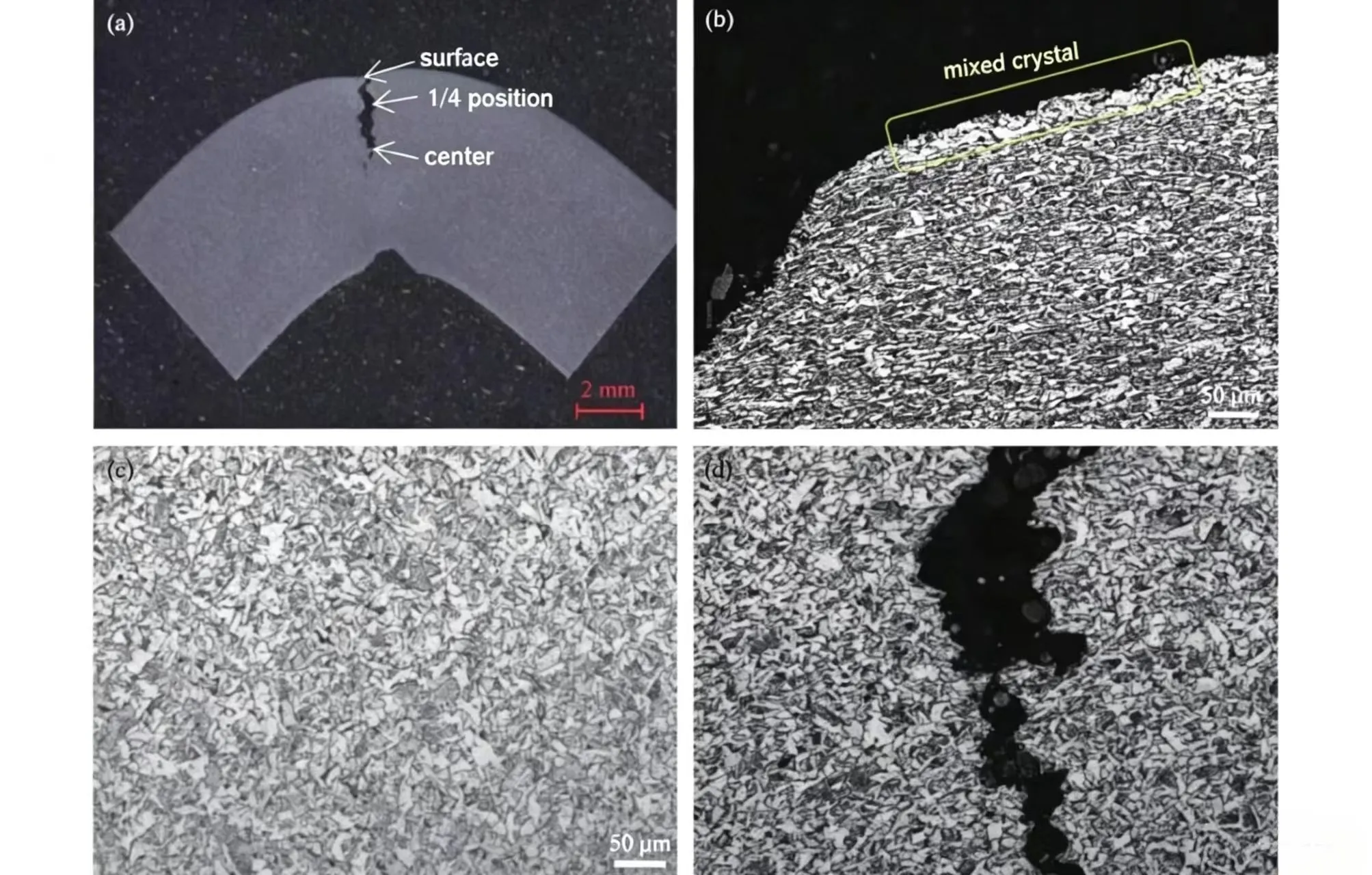

Sanhen insinöörit havaitsivat, että pinnan hiilenpoisto ja sekoitettu raerakenne eivät aiheuta halkeamia, mutta saavat olemassa olevat halkeamat leviämään paljon nopeammin. Raakanauhan mikrorakenne pysyy yhtenäisenä kaikissa testikappaleissa: bainiittipitoisuus putoaa pinnalta ytimeen samalla kun ferriittipitoisuus nousee, ja pieni määrä neulamaista ferriittiä ilmestyy nauhan pinnalle.

Ratkaisut

1. Hio purseet nauhan reunoista ennen leimaamista ja taivutusta. Tämä poistaa karkean leikkauksen aiheuttamat pienet reunan mikrohalkeamat ja vähentää huomattavasti taivutushalkeilua.

2. Keskustele asiakkaan kanssa hänen tiukoista taivutusvaatimuksistaan. Voimme joko suositella vaihtoehtoisia teräslajeja, joilla on pienempi myötöraja, tai räätälöidä Q235B-nauhaa tilauksensa mukaan säätämällä vetolujuusarvoja. Räätälöidyt pehmeämmät mekaaniset ominaisuudet sopivat niiden leimausprosessiin ja estävät taivutushalkeamien syntymisen.
