Peittattu ja öljytty teräslevy

Pittauslevy, jonka koko nimi on kuumavalssatut peittatut ja öljytyt levyt ja kelat, on eräänlainen terästuote, joka on valmistettu korkealaatuisista kuumavalssatuista ohuista keloista. Raaka-aine kulkee täydellisen peittauslinjan läpi pintamyllyhilseen poistamiseksi, jota seuraa reunan leikkaus, viimeistely ja muut viimeistelytoimenpiteet.

Verrattuna tavalliseen kuumavalssattuihin teräksiin, sillä on parempi pinnan kunto, tiukempi mittatoleranssi ja erinomainen meistosuorituskyky. Sillä välin peitattu ja öljytty teräslevy on paljon halvempi kuin kylmävalssattu teräslevy. Tästä syystä se tunnustetaan ihanteellisena kustannussäästön korvikkeena, joka "korvaa kylmävalssatun teräksen kuumavalssatulla materiaalilla".

Peittaus ja öljytty teräslevy on löytänyt laajoja käyttökohteita autoteollisuudessa, konetuotannossa, kodinkonevalmistuksessa, kevyessä teollisuudessa ja rautateollisuudessa. PO-teräslevyllä on erityisen tärkeä käyttökohde auton alustan osien, pyörännapojen, kompressorikoteloiden ja muiden avainkomponenttien valmistuksessa.

Kriittiset ohjauspisteet peittausprosessissamme

Reunojen leikkaustarkkuus: Käytämme sivuleikkausta, jonka raon leveystoleranssi on ±0,5 mm työkarkaistujen reunojen poistamiseksi. Tämä estää reunojen halkeilua pyörän napojen syvävetämisen aikana – yleinen vika, kun käytetään trimmaamatonta HRC:tä.

Öljypainon hallinta: Jälkipeittauksen jälkeen levitämme ruosteenestoöljyä 1,0-2,0 g/m² (molemmat puolet). Robottihitsausta käyttäville asiakkaille voimme pyynnöstä säätää tämän arvoon 0,5–0,8 g/m² hitsausroiskeiden ja huokoisuuden välttämiseksi – tämä on erityinen kipupiste, jonka olemme ratkaisseet autoteollisuuden Tier-1-toimittajille.

Pinnan karheus (Ra): Toisin kuin tavallinen HRPO, joka tarjoaa ~Ra 1,5-2,5 μm, tarjoamme hienojakoisen muunnelman Ra ≤ 1,2 μm sovelluksiin, jotka vaativat suoraa maalausta ilman välihiontaa.

Vertailu peitatun teräslevyn ja kylmävalssatun teräslevyn välillä

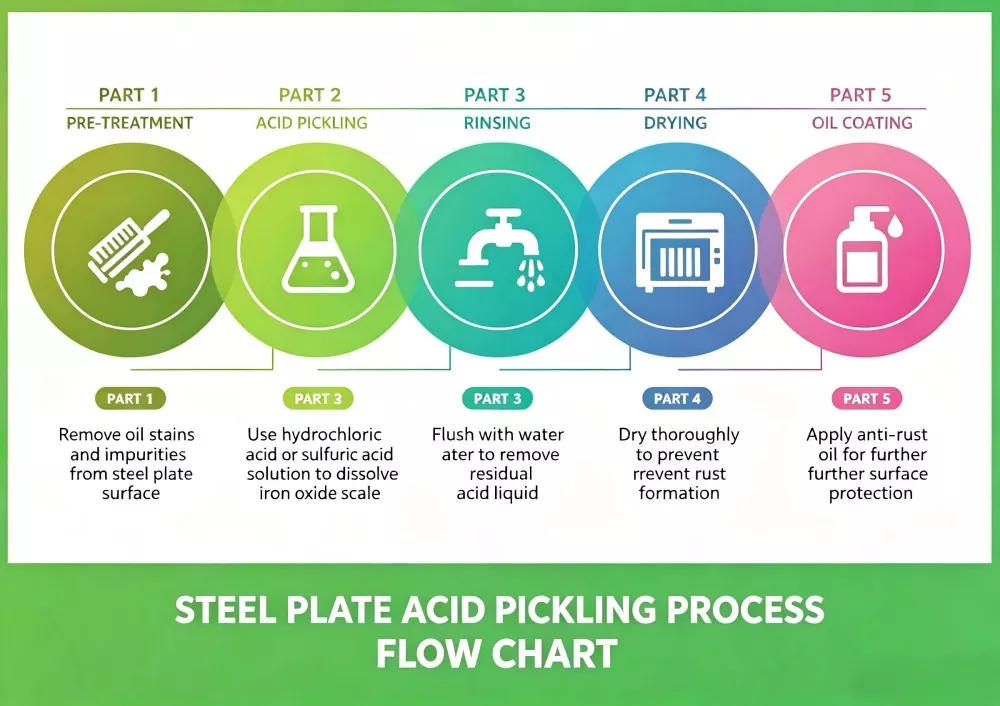

Teräksen peittauksen periaate

Peittaus perustuu happojen kemialliseen liukenemiseen.

Teollisissa jatkuvassa peittauslinjoissamme käytämme pääasiassa korkeapitoista suolahappoa (HCl) pitoisuudella 18-22 % yhdistettynä patentoituun korroosionestoaineeseen. Tämä erityinen koostumus poistaa tehokkaasti magnetiitti (Fe₃O4) -hilsettä ja estää vedyn aiheuttaman rakkulan muodostumisen teräsalustan pinnalle – kriittinen säätöpiste, joka erottaa ammattimaiset peittaajat tavallisista prosessoreista.

Nämä hapot laukaisevat kemiallisia reaktioita peitattujen ja öljyttyjen teräslevyjen pintaa peittävien oksidien ja epäpuhtauksien kanssa, liukeneen tällaiset aineet ja poistaen ne teräspohjasta.

Viite peitattujen teräslevyjen sovelluksiin, yleisiin laatuihin ja teknisiin tietoihin

Milloin kylmävalssatun teräksen tilalle HRPO?

Tositapauksen viite 1

Kustannuslaskuprojekti saksalaiselle maatalouskoneiden alkuperäisvalmistajalle

Haaste: Asiakas käytti 2,0 mm:n CR4-kylmävalssattua terästä harvesterin ohjaamon kannattimissa, materiaalikustannusten osuus kokonaiskustannuksista oli 34 %. He tarvitsivat vaihtoehdon ilman olemassa olevien leimausmuottiensa uudelleentyökaluja.

Toimenpiteemme: Analysoituamme niiden piirustuksen (taivutussäde R=6 mm, paksuustoleranssi ±0,08 mm) suosittelimme korvaamista 2,0 mm SPHC-PO:lla. Säädimme öljypainon arvoon 0,6 g/m² varmistaaksemme, että heidän robottihitsauslinjansa (Fronius-tuotemerkki) huokoisuus on nolla.

Lopputulos: 22 % materiaalikustannussäästö (säästö 0,85 € per kiinnike × 180 000 kpl/vuosi = 153 000 € vuosisäästö). Ei halkeilua tai pintavirheitä jauhemaalauksen jälkeen (kovettuminen 200°C:ssa 20 min). Asiakas on nyt lisännyt tämän vaihdon kolmeen lisäosanumeroon.

Sovellusskenaariot ja materiaalilaadun valintasuositukset

Marinoidun ja öljytyn levyn edut

Erinomainen mittatarkkuus: ±0,05 mm paksuustoleranssi (tarkistettu paikan päällä ultraäänipaksuusmittarilla, tarkastusraportti jokaiseen kelaan)

Erinomaiset mekaaniset ominaisuudet: myötölujuus 235-345 MPa, venymä ≥ 38 % (per JIS Z 2241 vetokoe, näyte otettu jokaisesta lämpöluvusta)

Erinomainen työstettävyys: Onnistunut syväpiirustus ja vetosuhde 2,2 (vahvistettu omassa painolaboratoriossamme ennen massatuotantoa)

Laadunvarmistus ja toimitusketjun jäljitettävyys

Myllylähde: Kelamme ovat peräisin Baosteelilta, Shougangilta ja HBIS:ltä (täysi myllytestitodistukset EN 10204 Type 3.1).

Kolmannen osapuolen tarkastus: SGS/BV-tarkastus hyväksytty lastaussatamassa. Toimitamme pyynnöstä peittauskylvyn konsentraatiolokit.

Ruosteenestotakuu: Sisäsäilytyksessä (RH < 60%, lämpötila 15-25°C) takaamme punaruosteettomuuden 6 kuukauteen (pidennetty normaalista 3 kuukaudesta VCI-öljytysvaihtoehdollamme).

FAQ

Q1: Mitä eroa peitatun ja öljytyn teräslevyn ja kylmävalssatun teräslevyn välillä on?

A1: PO (Pickled & Oiled) -teräslevy perustuu kuumavalssatuun teräkseen, jossa on peittauskäsittely, halvemmalla. Kylmävalssatun teräksen pinta on erittäin sileä ja paksuus jopa 0,3 mm korkean tarkkuuden osia varten. PO-levy sopii keskitarkkoihin rakenneosiin, kun taas kylmävalssatut levyt sopivat korkealaatuisiin ulkonäkökomponentteihin, joissa on tiukat toleranssivaatimukset.

Q2: Voidaanko PO-teräslevyä käyttää suoraan ulkotuotteisiin?

A2: Ei. Pinnalla oleva ruosteenestoöljy tarjoaa vain lyhytaikaisen tilapäisen suojan varastoinnin ja käsittelyn aikana. Pitkäaikaiseen ulkoaltistukseen tarvitaan myöhempiä pintakäsittelyjä, kuten maalaus, galvanointi tai jauhemaalaus korroosionestokyvyn parantamiseksi.

Q3: Mitä paksuusaluetta voit tarjota PO-teräslevylle?

A3: Vakiopaksuusalueemme kattaa 1,0–6,0 mm, mukautettava leveys 800–2000 mm ja pituus 1000–6000 mm asiakkaiden piirustusvaatimusten mukaan.

Q4: Kuinka kauan PO-teräs voi pysyä ruostettomana normaalissa varastoinnissa?

A4: Säilytetty kuivassa sisävarastossa ilman kosteaa ilmaa tai kemiallista kaasua, ruosteenestoöljy voi suojata teräspintaa 3-6 kuukautta. Vältä pinoamista ulkona ennenaikaisen hapettumisen estämiseksi.
